Zweitraumlösung

2 Räume – 1 Lüftungsgerät

Für gewisse Montagesituationen ist es praktisch, das System über Rohre oder Kanäle zu erweitern und so einen zweiten Raum an das Gerät anzuschliessen.
Bedenken Sie aber, dass durch die Verwendung solcher Luftverteilsysteme auch wieder über Hygiene, periodische Reinigung, Rohrführung und Platzbedarf diskutiert werden muss.

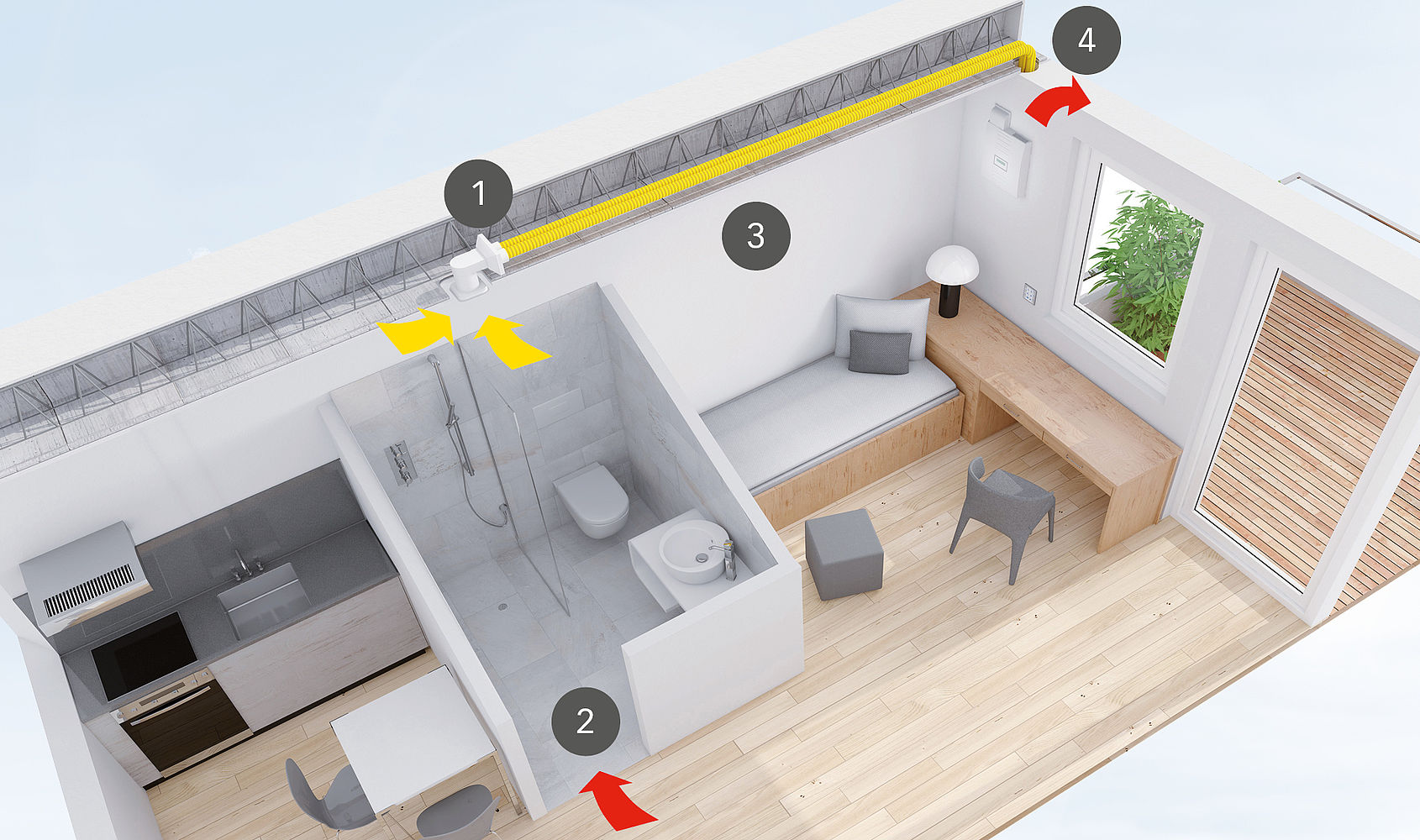

1Deckenkasten (Abluft)
2Abluftraum: Bei Innentüren müssen unverschliessbare Überstromöffnungen vorgesehen werden (z.B. Türunterschnitt)
3Flexrohr 2 × NW 75 max. 10m
4Anschluss der Abluft (Varianten in der Auflistung weiter unten)

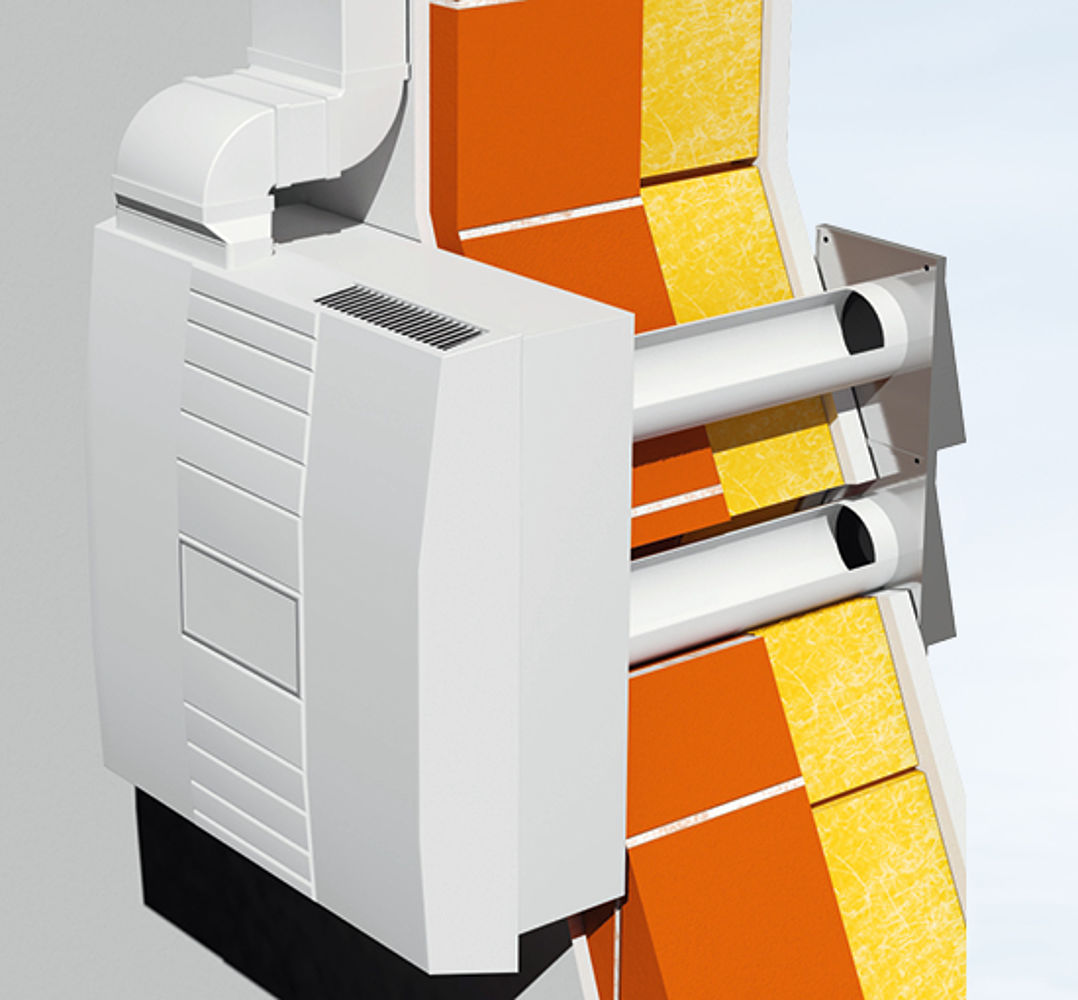

Aufputz-Montage

Die komfortable Lösung für nachträglichen Einbau in die Aussenwand

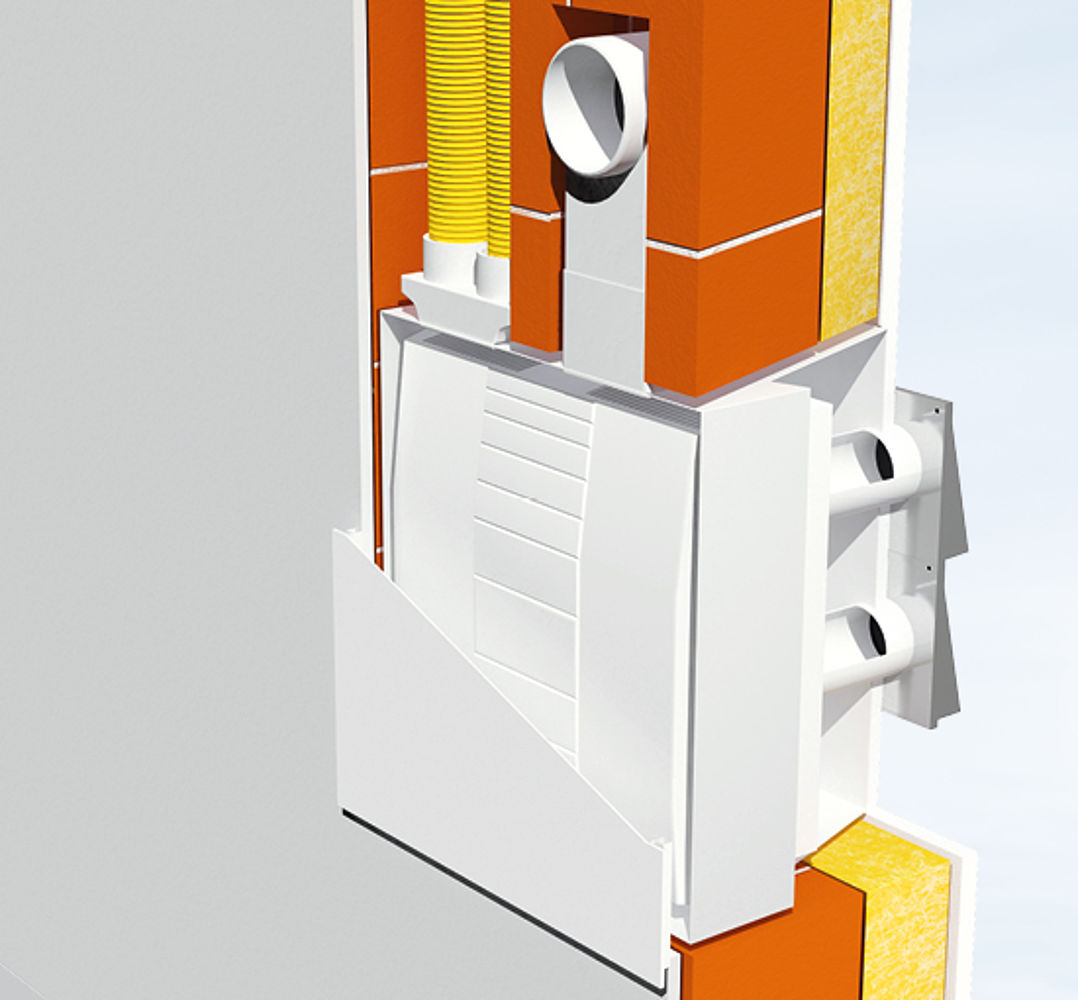

Unterputz-Montage

Der Standard im Neubau.
Ausführung in Unterputzbauweise

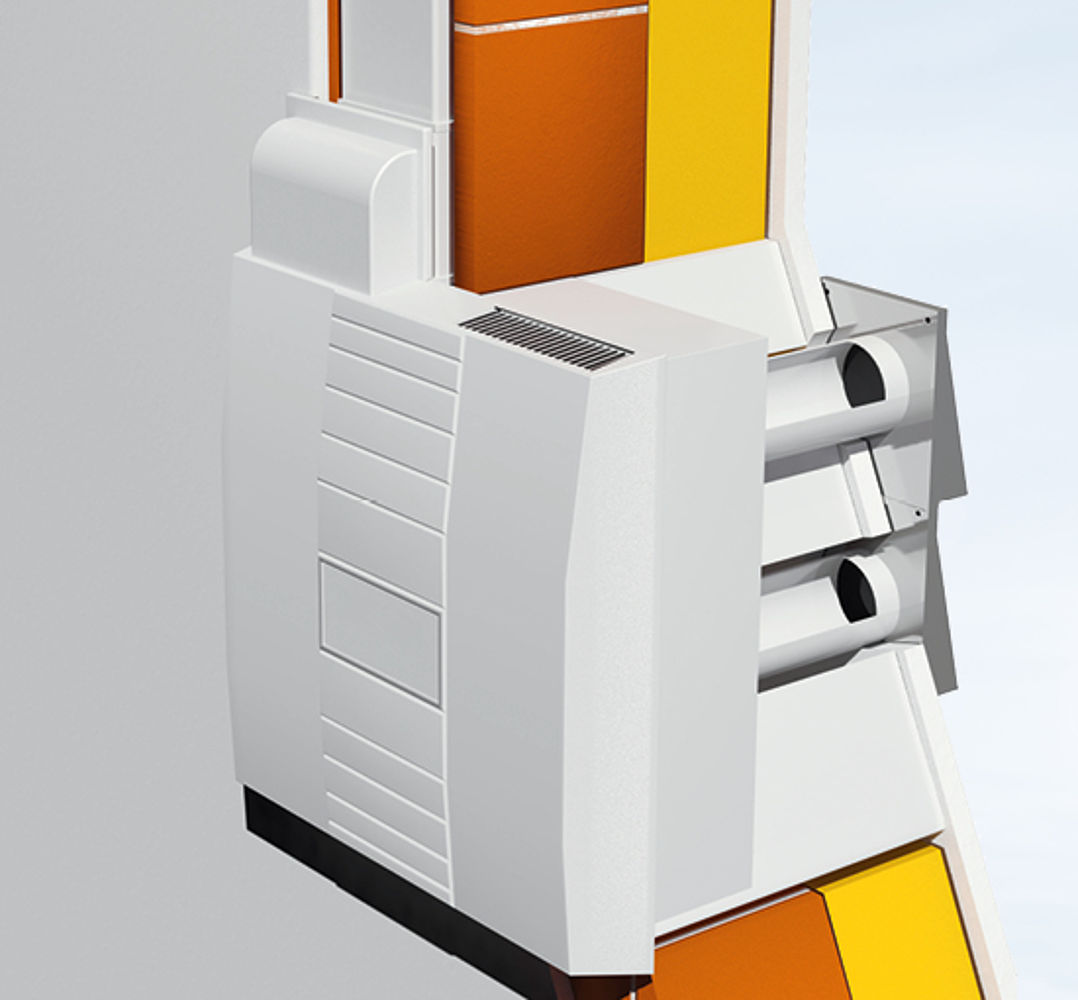

Eingebaut U2

Für ein unauffälliges Gesamtbild Ihres Wohnraums.

Merkmale

  • Lüftung von zwei Räumen mit einem M-WRG-Gerät
  • Zu- und Abluftraum muss gegeben sein
  • Räume sollten nah oder unmittelbar aneinander liegen
  • Gerät kann wahlweise in Zu- und Abluftraum platziert werden
  • unverschliessbare Überströmöffnungen zwischen beiden Räumen erforderlich (Luftverbund, i.d.R. über Türen, mindestens 150cm2 freier Querschnitt pro Tür)
  • Luftleistung bis 100m3/h, um eine ausreichende Be- und Entlüftung der Zu- und Ablufträume sicherzustellen
  • Reinigungsmöglichkeit des Flachkanals und Flexrohr berücksichtigen
  • Flachkanäle dürfen eine Länge von 6m nicht überschreiten
  • Flexrohre dürfen mit 2 × NW 75 bis max. 10m angebunden werden
