Principio di funzionamento M-WRG

Come funziona la tecnica di ventilazione M-WRG?

Gli apparecchi MELTEM per la ventilazione comfort di locali singoli sono indicati per costruzioni nuove o per ristrutturazioni di edifici. Generalmente occorre prevedere un apparecchio per locale/vano abitativo. In ogni locale è così possibile aspirare l'aria e ventilare a seconda delle esigenze e dell'uso. Non occorre un sistema di condotte.

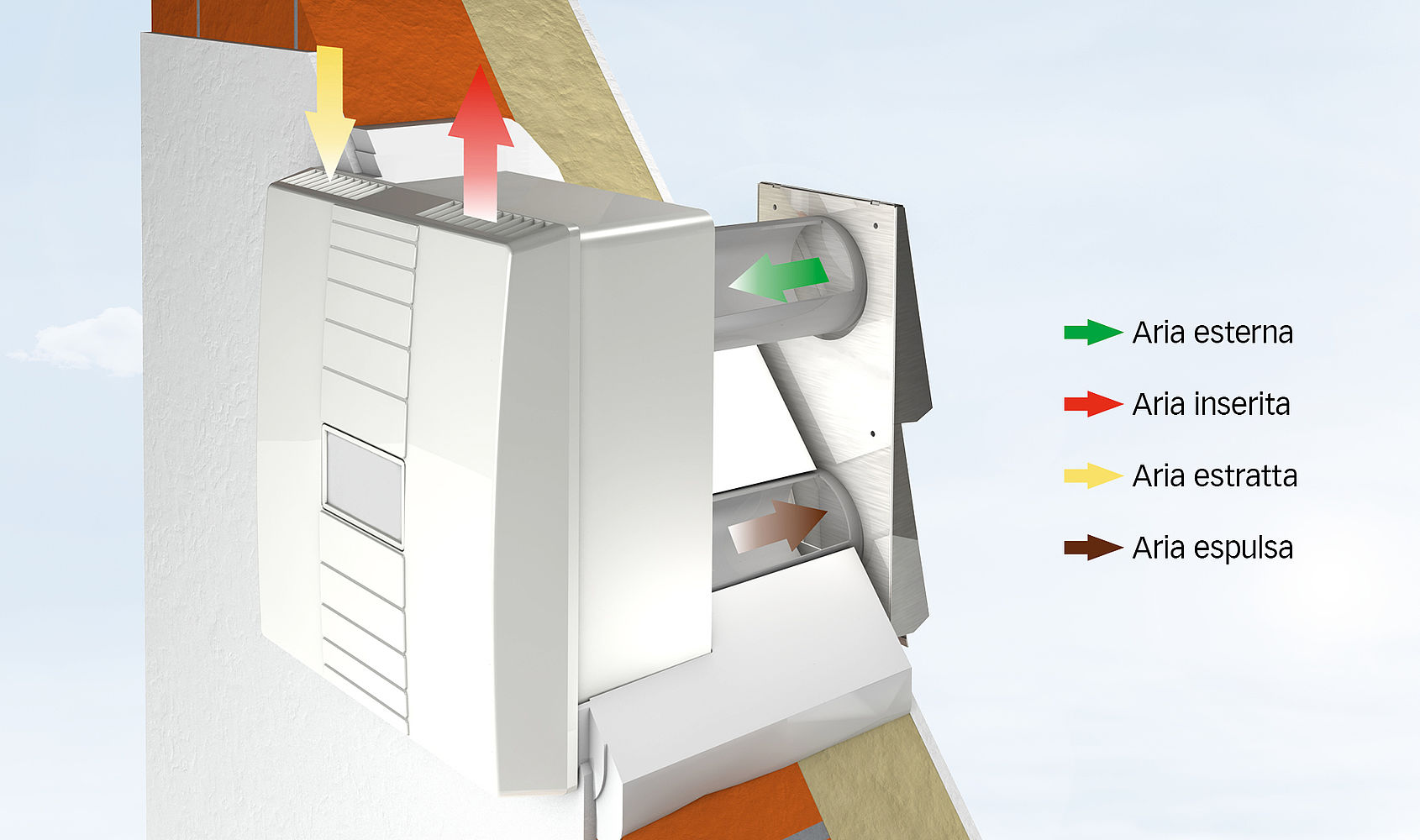

Con il ventilatore d'aria in uscita, l’aria viene aspirata dai locali e apportata attraverso un filtro allo scambiatore di calore. Il ventilatore d'aria in entrata aspira l'aria fresca dall'esterno e la invia, sempre passando da un filtro, attraverso lo scambiatore di calore nel locale. La trasmissione di calore dall'aria in uscita all'aria in entrata avviene tramite uno scambiatora a placche a doppio flusso incrociato. Nello scambiatore di calore a placche, l'aria consumata e l'aria fresca passano una accanto all'altra in un flusso incrociato, restando comunque sempre separate. In questa fase il calore viene trasmesso dal lato caldo al lato più freddo. L'aria consumata e ormai raffreddata, viene espulsa verso l'esterno, e l'aria dall'esterno, riscaldata, fluisce nella stanza senza creare correnti.

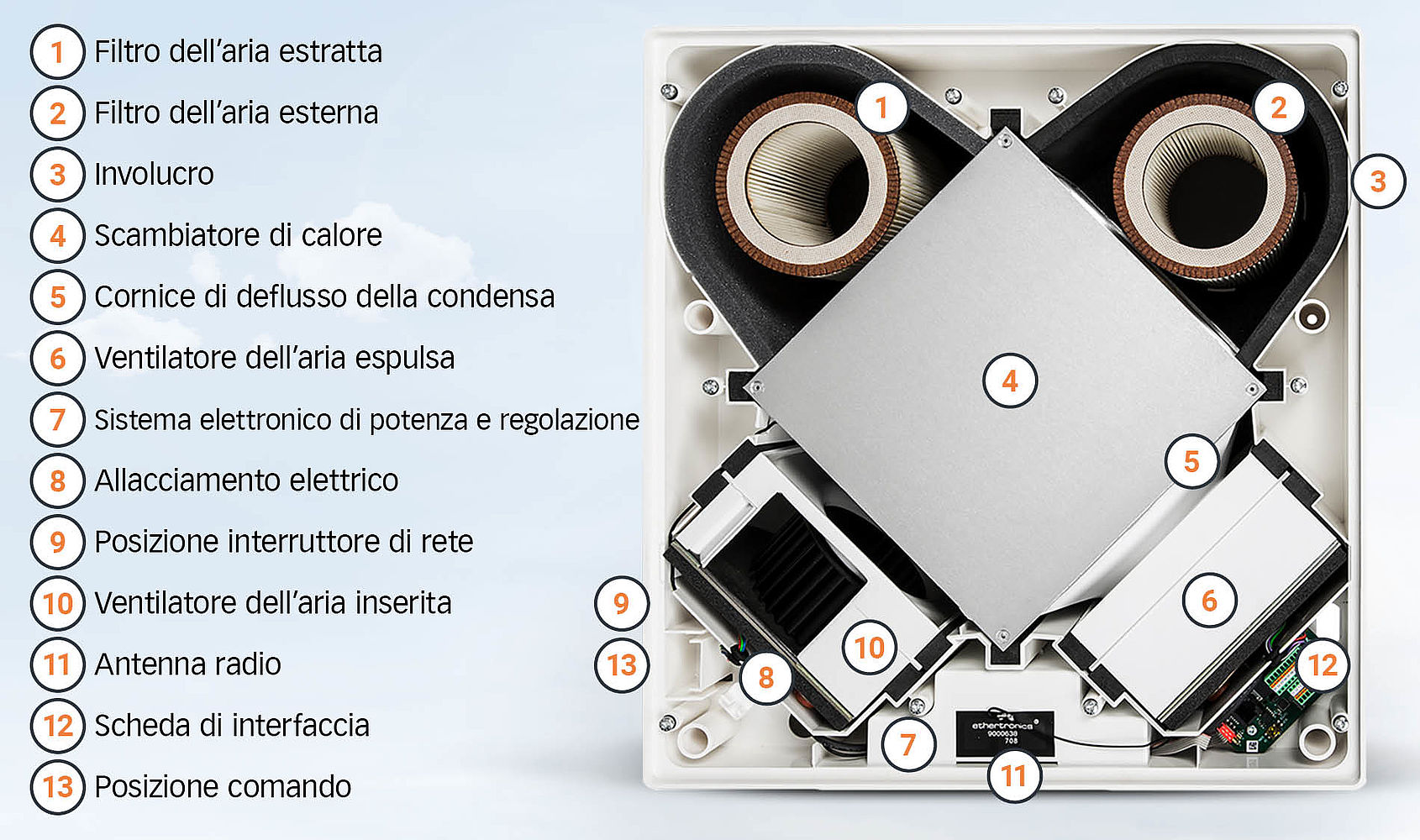

NrDescrizione
1Filtro dell'aria di scarico
2Filtro dell'aria esterna
3Involucro
4Scambiatore di calore
5Scarico condensa
6Ventilatore d'aria in uscita
7Elettronica di regolazione
8Allacciamento elettrico
9Interruttore acceso/spento
10Ventilatore d'aria in entrata
11Elettronica di potenza
